Datos del producto:
|
Uso: | Construcciones, energía y explotación minera | Condición: | Nuevo |
---|---|---|---|
Palabra clave: | Martillo de DTH | Material: | Acero de carbono |
Proceso del tipo: | Forja | Uso: | Explotación minera del mineral, perforando bien |
Color: | El otro color disponible | ||
Alta luz: | Brocas de botón DTH de acero al carbono,broca de martillo DTH con vástago,martillo DHD para perforación de pozos |

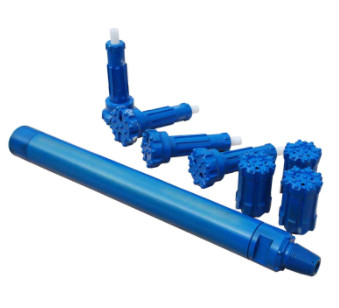

Martillo DTH de 3 pulgadas DHD 3.5 Vástago
Características del producto deMartillos y brocas DTH
Con experiencia de fabricación profesional en la producción de martillos DTH, nuestra fábrica puede suministrarle martillos DTH de alta presión y de presión media a baja.Cumple estrictamente con el estándar API y otros estándares de la industria china. Es duradero porque se produce con artesanía avanzada y buen material.
También tiene las siguientes ventajas:
1. Brinda la máxima energía a la broca de perforación, velocidad de perforación rápida y bajo consumo de aire debido a la estructura interna especial del martillo DTH de la serie HD diseñado de acuerdo con la teoría de perforación de rocas más reciente.
2. Rendimiento uniforme y larga vida útil del martillo DTH de la serie HD debido a los materiales de aleación de acero de alta calidad y la tecnología de procesamiento avanzada adaptada.
3. Baja tasa de problemas y fácil mantenimiento debido a la estructura interna simple, fiable y fácil de montar y desmontar del martillo.
4. Fácil de separar la broca del martillo debido al mandril de conexión de rosca de cabeza múltiple y al cilindro del martillo.
5. Intercambiable con broca DTH y tubería de perforación
Bit DTH
El bit DTH también es nuestro producto principal.Después de muchos años de búsqueda, tenemos una gran experiencia en el desarrollo y la fabricación de productos de alta calidad, que adoptaron materias primas de alta calidad, tecnología avanzada y pasaron por una estricta inspección.
1. Brocas de perforación de fondo de presión de aire alta y baja
2. Diámetro del orificio de baja presión de aire: 65-220 mm
3. Diámetro del orificio de alta presión de aire: 85-305 mm
4. Tipo de cara: centro de caída/cóncava/convexa/doble calibre/plana
5. Nuestra broca DTH puede ser adecuada para muchos tipos de martillo DTH, como XL, Mission, COP, IR, Mach, Demag, SD, Bulroc, Digger, etc.
Especificación técnica deMartillos y brocas DTH
Martillo DTH de alta presión de aire(sin válvula de alimentación)
Es un rey del martillo DTH de alta presión de aire sin válvula de pie, nuestro diseño más nuevo.también es uno de los martillos DTH más avanzados del mundo.
Tiene las siguientes ventajas:
1. Fuera del problema de la fractura y expansión y contracción de la válvula de pie;
2. Menor consumo de energía y mayor frecuencia de impacto.La velocidad de perforación es un 15-30% superior a la de la válvula de pie;
3. Estructura simple, piezas confiables, larga vida útil, mantenimiento fácil y económico;
4. Menor consumo de aire y aceite, el consumo de aceite es aproximadamente un 10% más bajo que el que tiene válvula de pie.
De acuerdo con su solicitud, el sub superior se puede convertir en dos llaves, se puede perforar un orificio de control de aire en la válvula de retención para proporcionar una descarga de recortes más eficiente.
Tipo de martillo DTH | HD25A | HD35A | HD45A | HD45S | |
Longitud (menos poco) mm | 872 | 888 | 1011 | 986 | |
Peso (menos bit) kg | dieciséis | 25 | 43.2 | 37 | |
Diámetro exterior mm | 71 | Φ82 | Φ99 | Φ92 | |
Vástago de broca | HD25 | IR3.5 | COP44 DHD340 | COP44 DHD340 | |
Rango de agujeros (mm) | 76-90 | Φ90-115 | Φ110-135 | Φ105-120 | |
Rosca de conexión | T42*10*1,5 | Registro API 2 3/8" | Registro API 2 3/8" | Registro API 2 3/8" | |
Presión laboral | 1.0-1.5Mpa | 1.0-1.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | |
Tasa de impacto a 1.5/1.7Mpa | 25Hz | 25Hz | 30Hz | 30Hz | |
Velocidad de rotación recomendada | 22-35r/min | 25-40r/min | 22-35r/min | 25-40r/min | |
Consumo de aire | 1.0Mpa | 4,0 m3/min | 3,8 m3/min | 6,0 m3/min | 5,0 m3/min |
1,5/1,8 MPa | 6,0 m3/min | 7,5 m3/min | 10,0 m3/min | 8,0 m3/min | |
2.4Mpa | / | / | 15,0 m3/min | 13,0 m3/min |
Tipo de martillo DTH | HSD4A | HM4A | HQL4A | HD55A | |
Longitud (menos poco) mm | 1012 | 1005 | 1070 | 1110 | |
Peso (menos bit) kg | 40 | 40 | 40 | 69 | |
Diámetro exterior mm | Φ99 | Φ99 | Φ99 | Φ125 | |
Vástago de broca | SD4 | HM4 | QL40 | COP54 DHD350R | |
Rango de agujeros (mm) | Φ110-135 | Φ110-135 | Φ110-135 | Φ135-155 | |
Rosca de conexión | Registro API 2 3/8" | Registro API 2 3/8" | Registro API 2 3/8" | Registro API 2 3/8" | |
Registro API 3 1/2" | |||||
Presión laboral | 1.5-2.0Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | |
Tasa de impacto a 1.5/1.7Mpa | 30Hz | 30Hz | 30Hz | 28Hz | |
Velocidad de rotación recomendada | 25-40r/min | 25-40r/min | 25-40r/min | 20-35r/min | |
Consumo de aire | 1.0Mpa | 6,0 m3/min | 5,0 m3/min | 5,0 m3/min | 7,0 m3/min |
1,5/1,8 MPa | 9,0 m3/min | 9,0 m3/min | 9,0 m3/min | 14,0 m3/min | |
2.4Mpa | 14,0 m3/min | 14,0 m3/min | 14,0 m3/min | 19,0 m3/min |
Tipo de martillo DTH | HD55S | HD55C(A) | HM5A | HSD5A | |
Longitud (menos poco) mm | 1110 | 1102 | 1110 | 1090 | |
Peso (menos bit) kg | 66 | 68 | 68.5 | 70 | |
Diámetro exterior mm | Φ116 | Φ125 | Φ125 | Φ125 | |
Vástago de broca | COP54 DHD350R | HD5C DHD350Q | HM5 | SD5 | |
Rango de agujeros (mm) | Φ127-145 | Φ135-155 | Φ135-155 | Φ135-155 | |
Rosca de conexión | Registro API 2 3/8" | Registro API 2 3/8" | Registro API 2 3/8" | Registro API 2 3/8" | |
Registro API 3 1/2" | Registro API 3 1/2" | Registro API 3 1/2" | Registro API 3 1/2" | ||
Presión laboral | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | |
Tasa de impacto a 1.5/1.7Mpa | 28Hz | 28Hz | 28Hz | 28Hz | |
Velocidad de rotación recomendada | 20-35r/min | 20-35r/min | 20-35r/min | 20-35r/min | |
Consumo de aire | 1.0Mpa | 7,0 m3/min | 8,0 m3/min | 7,0 m3/min | 7,0 m3/min |
1,5/1,8 MPa | 13,5 m3/min | 14,0 m3/min | 14,0 m3/min | 14,0 m3/min | |
2.4Mpa | 18,0 m3/min | 19,0 m3/min | 19,0 m3/min | 19,0 m3/min |
Tipo de martillo DTH | HQL5A | HD65A | HM65A | HSD6A | |
Longitud (menos poco) mm | 1090 | 1238 | 1161 | 1182 | |
Peso (menos bit) kg | 67 | 98 | 90 | 90 | |
Diámetro exterior mm | Φ125 | Φ142 | Φ146 | Φ146 | |
Vástago de broca | QL50 | COP64 DHD360 | HM65A | SD6 | |
Rango de agujeros (mm) | Φ135-155 | Φ155-203 | Φ155-203 | Φ155-203 | |
Rosca de conexión | Registro API 2 3/8" | Registro API 3 1/2" | Registro API 3 1/2" | Registro API 3 1/2" | |
Registro API 3 1/2" | |||||
Presión laboral | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | |
Tasa de impacto a 1.5/1.7Mpa | 28Hz | 25Hz | 25Hz | 25Hz | |
Velocidad de rotación recomendada | 20-35r/min | 20-30r/min | 20-30r/min | 20-30r/min | |
Consumo de aire | 1.0Mpa | 7,0 m3/min | 9,0 m3/min | 9,0 m3/min | 9,0 m3/min |
1,5/1,8 MPa | 14,0 m3/min | 18,0 m3/min | 18,0 m3/min | 18,0 m3/min | |
2.4Mpa | 19,0 m3/min | 26,0 m3/min | 26,0 m3/min | 26,0 m3/min |
Tipo de martillo DTH | HQL6A | HD75A | HD85A | HM8A | |
Longitud (menos poco) mm | 1183 | 1258 | 1359 | 1338 | |
Peso (menos bit) kg | 92 | 120 | 175 | 176 | |
Diámetro exterior mm | Φ146 | Φ165 | Φ180 | Φ180 | |
Vástago de broca | QL60 | COP64 DHD360 | COP84 DHD380 | HM8A | |
Rango de agujeros (mm) | Φ155-203 | Φ175-216 | Φ195-254 | Φ195-254 | |
Rosca de conexión | Registro API 3 1/2" | Registro API 3 1/2" | Registro API 4 1/2" | Registro API 4 1/2" | |
Presión laboral | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | |
Tasa de impacto a 1.5/1.7Mpa | 25Hz | 23Hz | 22Hz | 22Hz | |
Velocidad de rotación recomendada | 20-30r/min | 20-30r/min | 15-25r/min | 15-25r/min | |
Consumo de aire | 1.0Mpa | 9,0 m3/min | 11,0 m3/min | 12,0 m3/min | 12,0 m3/min |
1,5/1,8 MPa | 18,0 m3/min | 20,0 m3/min | 22,0 m3/min | 22,0 m3/min | |
2.4Mpa | 26,0 m3/min | 28,0 m3/min | 28,0 m3/min | 28,0 m3/min |
Tipo de martillo DTH | HSD8A | HQL8A | HQL95A | HSD10A | |
Longitud (menos poco) mm | 1330 | 1330 | 1340 | 1525 | |
Peso (menos bit) kg | 174 | 171 | 203 | 316 | |
Diámetro exterior mm | Φ180 | Φ180 | Φ203 | Φ226 | |
Vástago de broca | SD8 | QL80 | QL80 | SD10 | |
Rango de agujeros (mm) | Φ195-254 | Φ195-254 | Φ216-254 | Φ254-311 | |
Rosca de conexión | Registro API 4 1/2" | Registro API 4 1/2" | Registro API 4 1/2" | Registro API 6 5/8" | |
Presión laboral | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | |
Tasa de impacto a 1.5/1.7Mpa | 22Hz | 22Hz | 22Hz | 20Hz | |
Velocidad de rotación recomendada | 15-25r/min | 15-25r/min | 15-25r/min | 15-25r/min | |
Consumo de aire | 1.0Mpa | 12,0 m3/min | 12,0 m3/min | 16,0 m3/min | 22,0 m3/min |
1,5/1,8 MPa | 22,0 m3/min | 22,0 m3/min | 28,0 m3/min | 40,0 m3/min | |
2.4Mpa | 28,0 m3/min | 28,0 m3/min | 39,0 m3/min | 65,0 m3/min |
Tipo de martillo DTH | HN100A | HD1120A | HSD12A | HN120A | HN125A | |
Longitud (menos poco) mm | 1545 | 1880 | 1860 | 1880 | 1880 | |
Peso (menos bit) kg | 305 | 474 | 480 | 475 | 470 | |
Diámetro exterior mm | Φ226 | Φ275 | Φ275 | Φ275 | Φ275 | |
Vástago de broca | NUMA100 | DHD1120 | SD12 | NUMA120 | NUMA125 | |
Rango de agujeros (mm) | Φ254-311 | Φ305-445 | Φ305-445 | Φ305-445 | Φ305-445 | |
Rosca de conexión | Registro API 6 5/8" | Registro API 6 5/8" | Registro API 6 5/8" | Registro API 6 5/8" | Registro API 6 5/8" | |
Presión laboral | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | 1.0-2.5Mpa | |
Tasa de impacto a 1.5/1.7Mpa | 20Hz | 20Hz | 20Hz | 20Hz | 20Hz | |
Velocidad de rotación recomendada | 15-25r/min | 15-25r/min | 15-25r/min | 15-25r/min | 15-25r/min | |
Consumo de aire | 1.0Mpa | 22,0 m3/min | 28,0 m3/min | 28,0 m3/min | 28,0 m3/min | 28,0 m3/min |
1,5/1,8 MPa | 40,0 m3/min | 50,0 m3/min | 50,0 m3/min | 50,0 m3/min | 50,0 m3/min | |
2.4Mpa | 65,0 m3/min | 71,0 m3/min | 71,0 m3/min | 71,0 m3/min | 71,0 m3/min |
